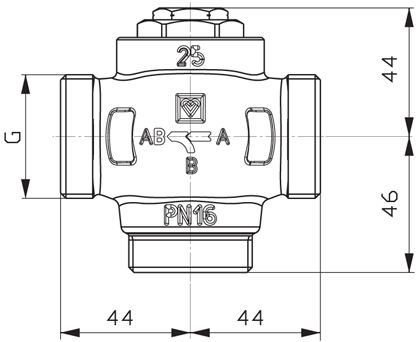

• Установочные размеры в мм

• Применение

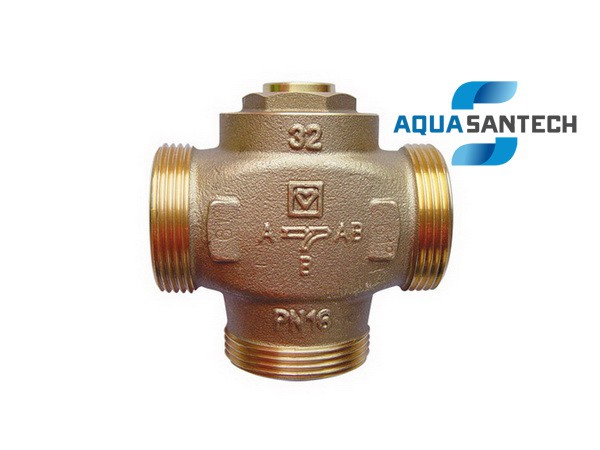

  Трёхходовой смесительный клапан TEPLOMIX HERZ с постоянной регулируемой настройкой термостатического элемента, предварительно заданным заводом-изготовителем. Для повышения температуры обратной линии котельных не требует вспомогательной энергии.

  Наружная цилиндрическая резьба согласно ISO 228/1, с плоским уплотнением класса В, соединители для подключения заказываются отдельно. Корпус изготовлен из латуни в жёлтом исполнении.

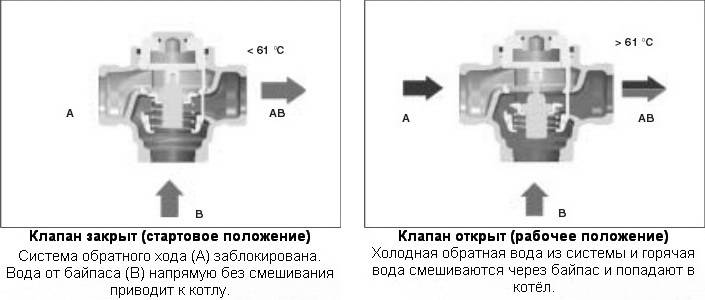

  Модели с фиксированным обходом (без функции запирания на байпасе) ASH-7766-03/04, как правило, регулируют температуру для прохождения: температура потока прохождения A---AB около 61^oC.

  Установка регулируещего вентиля рекомендуется в обход котла между подающей и обратной линиями (смотрите схему во вкладке "Принцып работы").

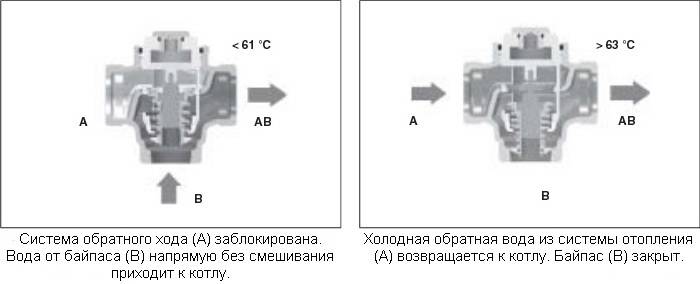

  Модели ASH-7766-13RD/14RD выполнены с функцией закрытия байпаса. При смешанной температуре около 63^oC байпас закрыт (B---AB) и открывается снова при температуре около 55^oC. Установка регулирующего вентиля лишает необходимости использования функции закрытия байпаса (обхода).

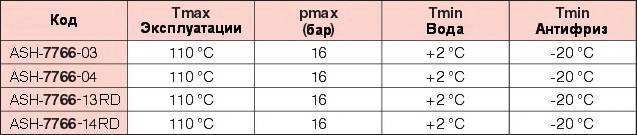

• Качество воды

  Содержащийся в воде амиак повреждает латунный корпус клапана, EPDM уплотнители могут вывести из строя минеральные масла и смазочные материалы, что приводит к набуханию EPDM прокладок и потери герметичности. Разрешены в соотношении 15-45% антифриз и антикоррозионные средства на основе этилен- и пропиленгликоля. Качество воды согласно ÖNORM H 5195 и VDI 2035.

• Инструкция по монтажу

При монтаже учитывайте направление потока рабочей среды согласно стрелок, указанных на корпусе клапана.

Удалив пробку R3/R8 на верхней части клапана и установив сливной кран наполнения/опорожнения, возможна очистка системы отопления от шлама.

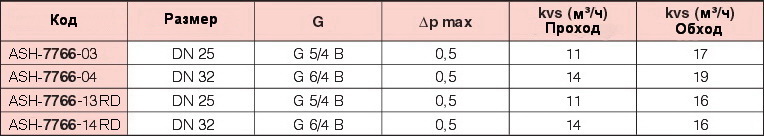

ASH-7766-03 ÷ ASH-7766-04 без закрывания байпаса (обхода)

 ASH-7766-13RD ÷ ASH-7766-14RD с функцией закрытия байпаса

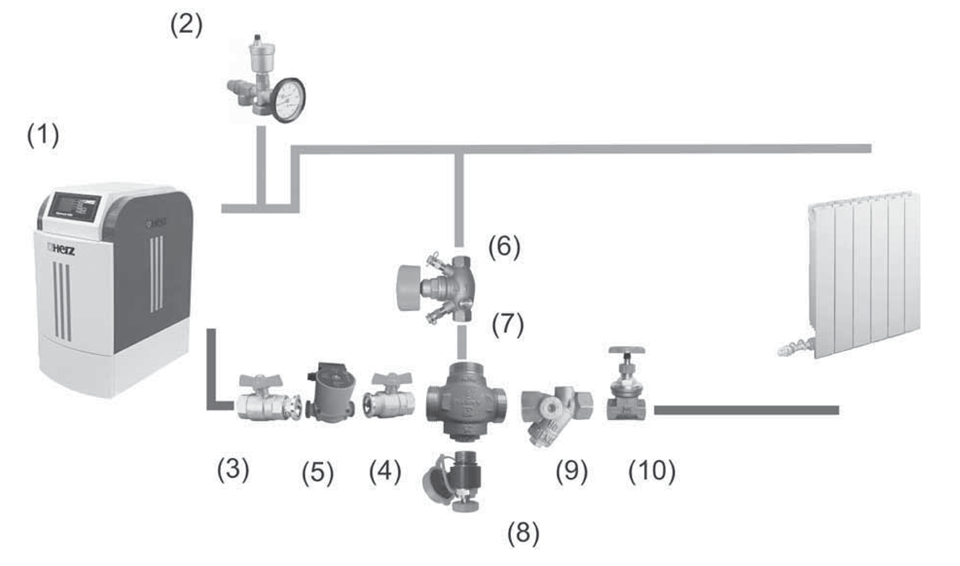

Пример применения

• Примечание практики

На установленный регулирующий кран поз. 6 припадает 10% от общего количества объёма воды.

• Описание используемых продуктов:

1. Котёл.
2. Группа безопасности котла, состоящая из автоматического воздухоотводчика, взрывного клапна давления, манометра и теплоизоляции.
3. Шаровый кран для перекрывания потока при монтаже, с обратным клапаном.
4. Шаровый кран непосредственно для монтажа.
5. Циркуляционный насос.
6. Балансировочный кран, чтобы ограничить количество обратной воды байпаса.
7. Трёхходовой термосмесительный клапан TEPLOMIX HERZ.
8. Клапан слива с ручкой и местом подсоединения шланга. В качестве альтернативы можно использовать кран для слива и наполнения THERMOFLEX.
9. Фильтр.
10. Задвижки.

Используемая запорная арматура является примером. Продумывать систему отопления нужно выходя из потребностей по месту.
